Geomagic Design X
지오메직 디자인 X : 산업용 역설계 소프트웨어

최고의 3D스캔데이터 기반 제품 설계 솔루션

Geomagic® Design X™는 피처 기반 CAD에 3D 스캔 데이터 처리를 결합한 가장 포괄적인 역공학 소프트웨어로서 기존 CAD 소프트웨어와 호환되면서 편집 가능한 피처 기반 솔리드 모델을 생성합니다.

설계 기능의 확장
빈 화면이 아니라 실생활에서 획득한 데이터를 활용하여 작업을 시작할
수 있습니다. Geomagic Design X는 3D 스캐너에서 편집 가능한
피처 기반 CAD 모델을 생성하여 기존의 엔지니어링 설계 워크플로에
통합하는 작업을 가장 손쉽게 처리합니다.

제품의 시장 출시 기간 단축
제품 아이디어에서 설계 완성까지 걸리는 시간을 수 일에서 수 주 단축할 수 있습니다. 원형, 기존 부품, 세공 또는 관련 대상물을 스캔하여 디자인을 제작합니다. CAD 모델을 처음부터 생성하여 수동으로 측정하는 것보다 훨씬 빠른 시간 내에 완성할 수 있습니다.

CAD 환경 향상
일상적인 제작 과정에 3D 스캐닝을 완벽하게 더하여 더 많은 일을 더 빠르게 처리할 수 있습니다. Geomagic Design X는 SOLIDWORKS® , Siemens NX®, Solid Edge, Autodesk Inventor®, PTC Creo® , Pro/ ENGINEER®로 원본 결과물을 전송하여 제작 시스템을 전반적으로
보완해 줍니다.

기존 자산의 활용
제작 작업은 서로 다른 디자인에서 영감을 받는 경우가 많습니다. 대상물이나 모델을 간편하게 스캔해서 여러분의 CAD 시스템에서 활용하십시오. 이를 통해 아이디어를 배우고 재활용하고 개선하십시오. 기존 부품을 간편하게 최신 CAD 데이터로 재생성하여 도안과 제품 디자인을 제작할 수 있습니다.

불가능을 가능으로
역공학 없이 설계가 불가능한 제품이나 사람 신체를 완벽하게 피팅해야
하는 맞춤형 부품을 만들 수 있습니다. 기존 제품과 완전하게 통합되는
구성품을 생성합니다. 다른 방식으로는 불가능한 복잡한 기하형상을
재현합니다.

비용 절감
최종 빌드와 설계에 따라 부품을 모델링할 때 들어가는 비용과 시간을
크게 줄입니다. 기존 CAD 모델을 3D 스캔에 맞게 디폼합니다. 실제
부품 기하형상을 이용하여 CAD를 수정하고 부품 스프링백 문제를
제거함으로써 반복적인 도구 작업으로 인한 비용을 줄입니다. 다른
구성품에 잘못 피팅하여 발생하는 고비용의 오류를 줄입니다.

3D 스캔데이터로부터
CAD 데이터를 생성하는 가장 빠른 방법

기존 CAD를 사용하여 원활하게 작업
Geomagic Design X는 SOLIDWORKS®, Siemens NX®, Solid Edge, Autodesk Inventor®, PTC Creo®를 포함하여 널리 사용되는 CAD 소프트웨어와 바로 연결됩니다. Design X는 고유한 LiveTransfer 기술로 피처 트리를 포함한 전체 모델을 전송하여 3D 스캔에서 신속하게 솔리드 및 서피스 모델을 생성할 수 있습니다.

강력하고 유연한 기능
Geomagic Design X는 3D 스캔 데이터를 고품질의 피처 기반 CAD
모델로 변환하는 작업을 처리하도록 만들어졌습니다. 솔리드 모델을
자동으로 안내 및 추출하고 유기적인 3D 스캔의 정밀 서피스 피팅을
정확하게 수행할뿐 아니라 메시 편집, 포인트 클라우드 처리 등 다른
소프트웨어에서는 불가능한 작업을 할 수 있습니다. 이제 무엇이든
스캔하여 바로 제작 가능한 설계를 만들 수 있습니다.

고난이도의 프로젝트를 위한 강력한 기능
Geomagic Design X의 다양한 툴셋에는 CAD 도구와 업계 최고의스캔
처리 도구를 비롯하여 가장 도전적인 프로젝트를 수행하는데 필요한
기능이 모두 들어 있습니다. 수십억 개의 스캔 포인트를 처리할 수
있으며 데이터 문제 수정을 위한 기능을 다양하게 갖추고 있어서 스캔
정리 단계를 생략하고 바로 CAD 모델을 생성할 수 있습니다.

CAD 소프트웨어와 동일한 작업 방식
CAD 사용자라면 Geomagic Design X도 바로 사용할 수 있습니다.
사용자 인터페이스와 워크플로 도구를 완전히 새롭게 개선하여
3D CAD 및 모델 데이터를 최종 설계와
빌드에 따라 신속하고 정확하게 생성하는
작업이 이전보다 훨씬 쉬워졌습니다.

Geomagic Design X 에서 생성한
파라메트릭 솔리드 모델

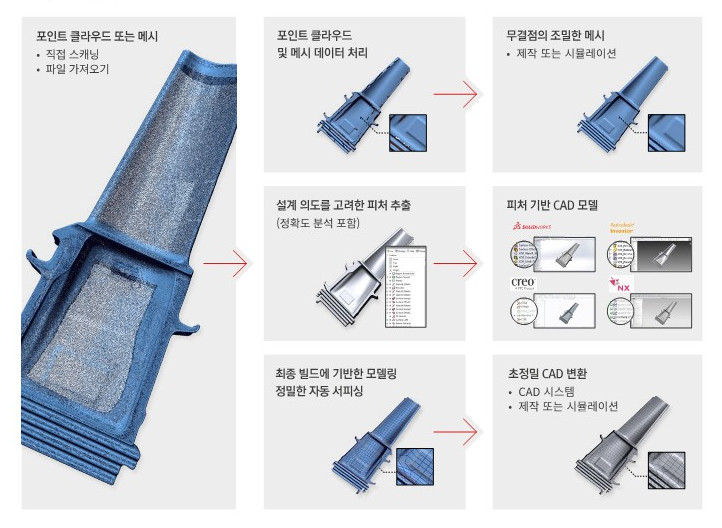

워크플로

Geomagic® Design X™ 기능

• 널리 사용되는 다양한 장치에서 직접 사용 가능한 3D 스캐너 제어 도구
• 폴리곤, 포인트 클라우드, CAD를 포함하여 60개가 넘는 파일 형식의 가져오기 지원
• 대량의 메시 및 포인트 클라우드 데이터에 대한 정렬, 처리, 미세 조정, 메시 구성
• 사용하기 쉬운 메시 수정 도구로 구멍 채우기, 매끄럽게 하기, 최적화, 리랩핑 작업을 수행하며 스마트 브러쉬 같은 광택 효과 도구 제공
• 피처 기반 솔리드 및 서피스를 3D 스캔에서 직접 자동 추출
• 솔리드 또는 서피스를 CAD에서 하는 것처럼 신속하게 생성
• Automated Accuracy Analyzer™ 도구로 서피스, 솔리드, 스케치를 원본 스캔 데이터와 비교 및 확인
• Live Transfer™ 기술을 사용해 데이터를 업계 최고의 CAD 시스템으로 출력
• 업계 최고 수준의 정밀 서피스 생성을 통해 유기체 형상을 세밀한 CAD 모델로변환
• 중립 CAD 또는 폴리곤 파일 내보내기에 대한 포괄적인 지원

최고의 제품 설계 솔루션 Geomagic Design X를
직접 확인해보세요. 오늘 바로 시연 일정을 잡아 보세요.

브로셔 다운로드

Geomagic Control X
지오메직 컨트롤 X : 산업용 검사 소프트웨어

어디서나 품질 보장

Geomagic Control X는 3D 스캐너와 다른 기기의 데이터를 캡처 및 처리하여 검사 결과를 측정, 이해 및 전달함으로써 어디서나 품질을 보장하도록 하는 전문 측정 소프트웨어입니다. Control X를 통해 조직의 많은 직원들이 다음을 수행할 수 있습니다.

빠른 측정
보다 빈번한 측정

보다 완벽한 측정
어디서나 측정

Geomagic Control X 로 수행할 수 있는 기능

제조 가능한 설계
Control X를 사용하여 원형을 확인하고
성형 또는 주조 이후의 변형과 같은 제조
가능성 문제를 해결합니다.

문제의 발견은 물론 해결까지 보장
모든 검사 소프트웨어는 제품이나
부품의 문제점을 찾아낼 수 있습니다.
하지만 Control X는 CAD 및 Geomagic
Design X와의 긴밀한 통합을 통해
3D CAD 모델을 업데이트하여 어떤
문제라도 보완할 수 있습니다.

손상, 변형 또는 마모를 정확하고
지속적으로 평가
스캐닝에는 예상치 못한 위치의 마모나
변형까지 표시됩니다.
Control X의 자동 정렬 및 편차 분석
도구를 사용하면 파트 마모의 위치와
정도를 쉽게 측정할 수 있습니다.

파트 결함을 사전에 예측
파트의 기하 형상 변화를 시간 경과에
따라 모니터링하여 예기치 않은 문제를
파악하고 수정 조치합니다. Control X
에는 동향 분석과 보고 기능이 포함되어
있어 파트나 도구의 결함 발생 시점을
예측할 수 있습니다.

품질 제어 병목현상 축소
Control X는 매우 직관적이므로 고도의
훈련이나 경험 많은 계측가가 아니어도
쉽게 사용할 수 있습니다. 3D 스캐닝의
이동성과 결합되어 직원들이 3D 스캔
기반 검사를 활용할 수 있습니다.

제조 및 조립 관련 문제의 확인 및 해결
스캐닝은 파트의 완성된 보기를
제공합니다. Control X는 파트에 문제가
발생하는 원인과 과정을 이해하는 데
도움이 되는 도구와 유연성을 제공하여
생산 일정을 유지합니다.

비용이 많이 드는 스크랩 및 재작업 감소
공급업체에서 입고되는 파트를 검사할
수 있는 권한을 더 많은 직원에게
부여하여 결함이 있는 파트의 제작부터
조립을 미연에 방지합니다.

가장 어려운 측정 문제의 해결
Control X에는 까다로운 품질 관리
요구를 충족시킬 수 있는 도구가 있어
가장 복잡한 측정 문제를 해결할 수
있습니다. 단순 정렬 및 컬러 맵 그
이상을 제공합니다.

품질 문서의 개선
파트를 3D 스캔하면 모든 기하 형상의
완벽한 디지털 기록이 만들어집니다.
따라서 언제든, 심지어 파트가 더 이상
실질적으로 존재하지 않을 때에도
추가 측정을 수행할 수 있습니다.
지금으로부터 6개월 후에 문제가
발견되는 경우에는요? 파트를 다시
측정할 필요 없이 스캔을 띄워 치수를
확인하기만 하면 됩니다.

“Geomagic Control X를 사용한 결과, 테스팅이 이전보다 2~3배 빨라져 보다 높은 제조 효율성을 추구할 수 있게 되었습니다.”

일본 주요 자동차 공급업체 아사노의 품질 보증 관리자 테츠야 마츠모토

어디서나 품질 보장
스캔 데이터의 간편한 캡처 및 해석을 위한 소프트웨어를
사용해 3D 스캔 기반 검사의 위력을 여러 장소의 여러
직원에게 제공하세요.

합격/불합격 이상의 깊은 통찰력 획득
3D 스캐너는 수공 도구나 CMM 대비 훨씬 많은 정보를
캡처합니다. Control X를 사용하면 이러한 풍부한
데이터를 활용해 파트가 왜 공차 내에 있는지 또는
공차를 벗어났는지 이해할 수 있습니다.

제조 공정의 최적화
스캔된 파트를 Control X의 CAD 모델이나 특별 파트와
비교해 얻은 통찰력을 통해 이해관계자들은 그 어느 때보다
신속하게 문제를 인지 및 해결할 수 있습니다.

7배 빠르게
Control X로 CMM 대비 최대 7배 빠른
파트의 3D 스캐닝 및 검사 수행

80% 절감
Control X 고객은 시간 및 인건비 감소
기준 최대 80%의 검사 비용 절감 보고

Geomagic Control X 를 선택해야 하는 이유

세계 제일의 3D 스캐닝 소프트웨어 플랫폼

3D Systems Geomagic은 오늘날의 최첨단 광스캐너로 생성된 대량 데이터 모음을 처리하도록 고안된 고급 기술을 사용해 3D 스캐닝의 잠재력을 일깨웁니다. 스캔 기반 설계와 역설계에서 품질 제어에 이르기까지, Geomagic 소프트웨어는 모든 3D 스캐닝 시스템의 필수 요소입니다. Control X는 3D 스캔 데이터를 최대로 활용하는 20년 넘는 혁신을 기반으로 하는 현대식 검사 소프트웨어입니다.

Geomagic Control X로 모든 곳에서의 품질 보증이

얼마나 쉬운지 직접 확인해 보세요.

오늘 바로 시연 일정을 잡아 보세요.

브로셔 다운로드

Geomagic® Essentials™ 지오메직 이센셜즈
산업용 SCAN to CAD 브릿지 소프트웨어

3D 스캐닝과 디자인 사이의 필수 교량

3D Systems와 SHINING 3D는 CAD 요구에 맞는 3D 스캔을 위한 올인원 솔루션을 제공하기 위해 협력했습니다. 최신 CAD 소프트웨어는 3D 스캔 데이터를 사용할 수 있는 기능이 아직 많이 제한되어 있지만 Geomagic Essentials는 스캔 기반 모델링 워크플로우의 일부로 CAD 시스템을 사용하는 데 필요한 도구를 제공합니다.

빠른 측정
보다 빈번한 측정

보다 완벽한 측정
어디서나 측정

3D 스캔을 CAD로 변환하는 일이 그 어느 때보다 쉬워졌습니다. Geomagic Essentials는 스캔한 부품의 모든 필수 요소를 추출하여 CAD 소프트웨어에서 즉시 사용할 수 있도록 하는 브리지 소프트웨어입니다.

• 3D 스캐닝과 CAD 간 격차 해소
• 낮은 총 소유 비용
• 고객 여정 및 경험 향상

특징

Geomagic Essentials는 3D 스캔 데이터를 처리하는 데 필요한 도구를 제공합니다. (스캔하여 인쇄, 기본 CAD의 다운스트림 리버스 엔지니어링 워크플로우)

스캔 처리를 통해 스캔 데이터를 직접 편집할 수 있습니다
소멸을 통한 파일 크기 관리로 처리 속도 향상
더 나은 성능과 효율성을 위한 스캔 네이티브 애플리케이션
고품질 자동 CAD 변환
특징 추출을 통해 스캔 데이터에서 완벽한 CAD 형태 추출 가능

정밀 지오메트리를 사용하면 설계 특징을 비교하여 정확도 분석을 위한 데이터를 스캔할 수 있습니다
3D 스캔 데이터를 솔리드 형식으로 변환
친숙한 모델링 환경을 위해 기본 CAD 패키지로 모든 지오메트리 가져오기

스캔-네이티브 애플리케이션 (성능, 효율성)
스캔 기반 정렬
고품질 자동 CAD 변환
자동 메쉬 힐링
교차 구역 (곡선 및 스케치 같은 결과)
산업 표준 메쉬 처리 및 개선
광범위한 선택 및 기능 적합 워크플로우
지역 탐지
특징 추출
텍스처 편집 도구
대용량 데이터 세트 성능
CAD 3D 비교로 스캔

AD 워크플로우로 스캔 완료

Einscan Pro 2X 시리즈 다기능 핸드헬드 스캐너로 최고의 정밀도와 속도로 실제 형상을 스캔하고 캡처합니다. 다양한 디지털 형식으로 사용할 수 있는 풍부한 3D 모델을 만듭니다. 스캔 데이터를 Geomagic Essentials로 직접 내보냅니다. 항상 창의력을 발휘하고 전례 없는 방식으로 디자인 프로세스를 간소화합니다.

익숙한 네이티브 CAD 플랫폼에서 사용할 스캔 데이터를 직접 편집하고 처리합니다. 사용하기 쉬운 하나의 완벽한 솔루션으로 파일 크기, 다중 스캔 및 방향을 관리합니다. 기본 모델링 환경에 맞게 스캔을 준비합니다.

디자인 워크플로우의 전반적인 효율성을 높여 처리된 스캔을 쉽게 가져올 수 있습니다. 원하는 모든 CAD 도구를 사용하여 스캔을 분석, 설계 및 리버스 엔지니어링할 수 있습니다.
